TRIO翠歐運動控制器/埃斯頓總線伺服應用于圓刀模切機

設備介紹

圓刀機定義：多工位輪轉模切機，簡稱輪轉機，俗稱圓刀機、滾刀機或圓刀模切機。它以滾刀的形式連續旋轉模切加工，是模切機中生產效率的設備之一，模切的產品廣泛應用于手機、電腦、液晶顯示器、數碼相機、LCD背光源等領域。

工作原理

圓刀模切是通過刀刃與墊輥擠壓材料達到模切的目的，墊輥是一個表面光滑而又堅硬的圓柱體軸，圓刀加工則是在一個工藝過程中完成對多層材料的復合與加工的模切方法。目前從多工位圓刀機張力控制系統來看，一般分為兩種：一種是采用程序全自動張力控制，通過預先設定的程序，自動計算收放料軸卷徑大小，及時計算扭力，從而保證張力穩定。程序全自動張力控制系統在歐美得到廣泛應用;在眾多操作者看來，程序全自動張力控制系統優點非常明顯，如材料不需要多次纏繞;減少材料刮傷、變形;操作簡單方便，程序升級容易等。

性能特征：

雙系統：除正常完成復雜產品的一次性加工外，還能根據不同的需求進行刀座拆分，同時完成兩個不同產品的加工

多次追色：對印刷產品、間距不等的產品（人工合成石墨）等產品加工時有效消除累積誤差。

多次異步：對多層次復雜產中進行不等距異步及對位貼合，在節省材料的同時又可保證多層次不同材料產品的加工。

CCD尺寸在線檢測：通過CCD高速相機對產品尺寸進行實進監控，在線檢測產品尺寸，同時對不良品進行標識。

訂單儲存：可儲存600組訂單數據。

遠程服務/診斷功能

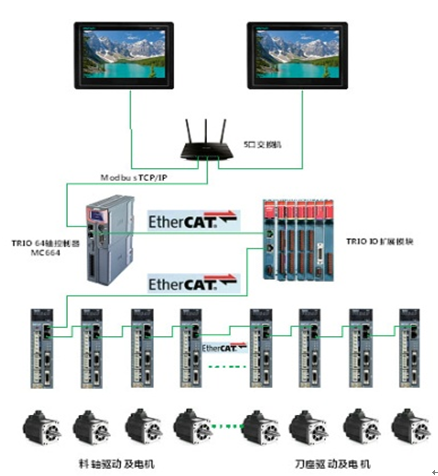

系統特色

? 采用TRIO控制器+埃斯頓Ether CAT 總線伺服為客戶提供完整解決方案。

? 采用新一代伺服電機，齒槽轉矩小、轉矩波動小，保證收放卷張力恒定。

? 刀座軸采用20bit編碼器，使用ETHERCAT DC同步功能，同步精度高。

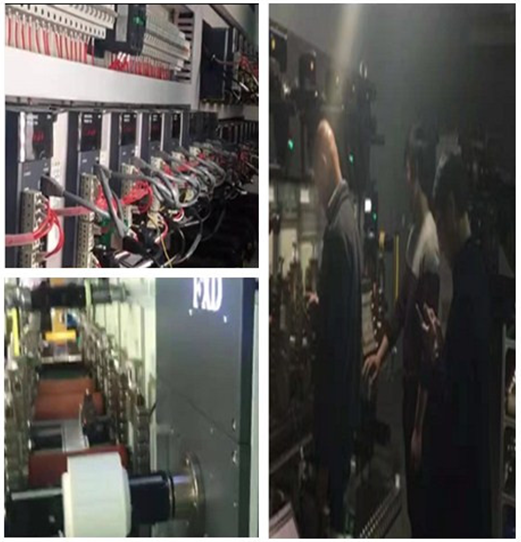

現場應用
