松下變頻器VF200

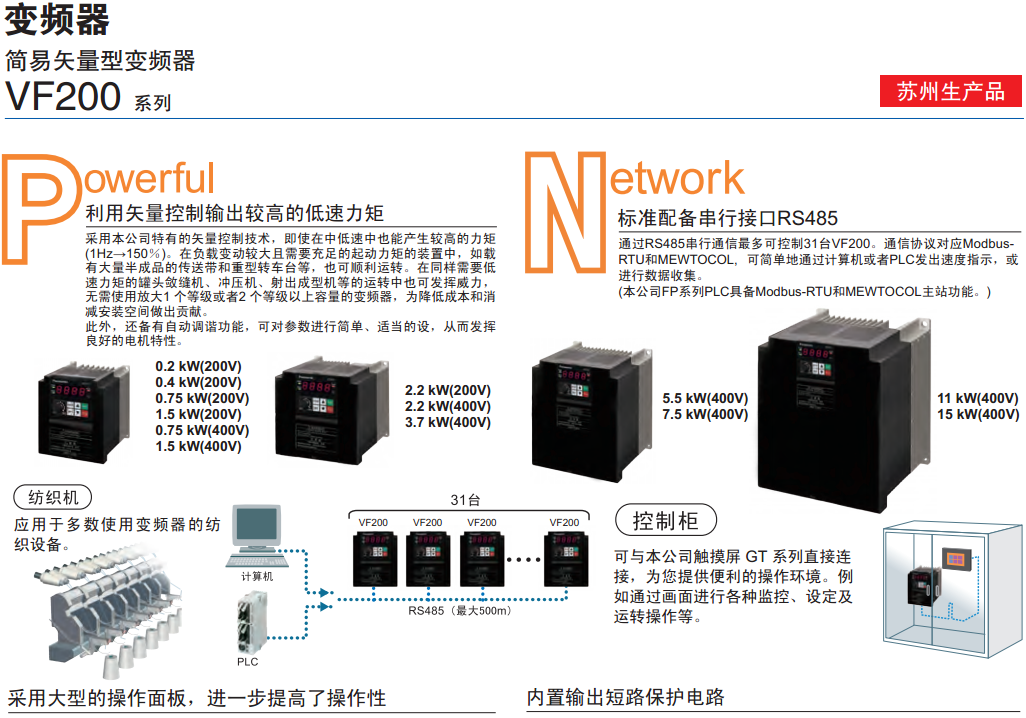

高效運行，性能的簡易矢量型變頻器VF200
|
特點
利用矢量控制輸出較高的低速力矩

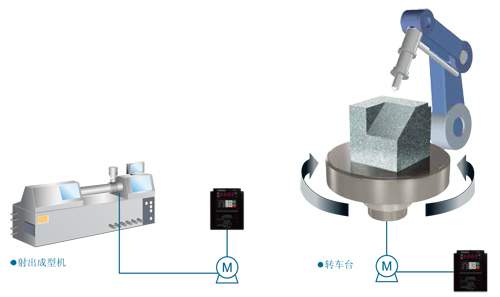

·采用本公司的矢量控制技術，即使在中低速中也能產生較高的力矩(1Hz→150％)。在負載變動較大且需要充足的起動力矩的裝置中，如載有大量半成品的傳送帶和重型轉車臺等，也可順利運轉。在同樣需要低速力矩的罐頭斂縫機、沖壓機、射出成型機等的運轉中也可發揮威力，無需使用放大1 個等級或者2 個等級以上容量的變頻器，為降低成本和消減安裝空間做出貢獻。
·此外，還備有自動調諧功能，可對參數進行簡單、適當的設定，從而發揮良好的電機特性。
采用大型的操作面板，進一步提高了操作性
·大型清晰的7 段顯示
·便于操作的大型電位器
·簡潔易于識別的鍵配置
|

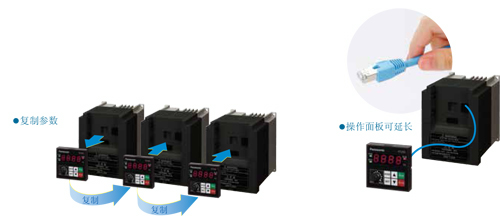

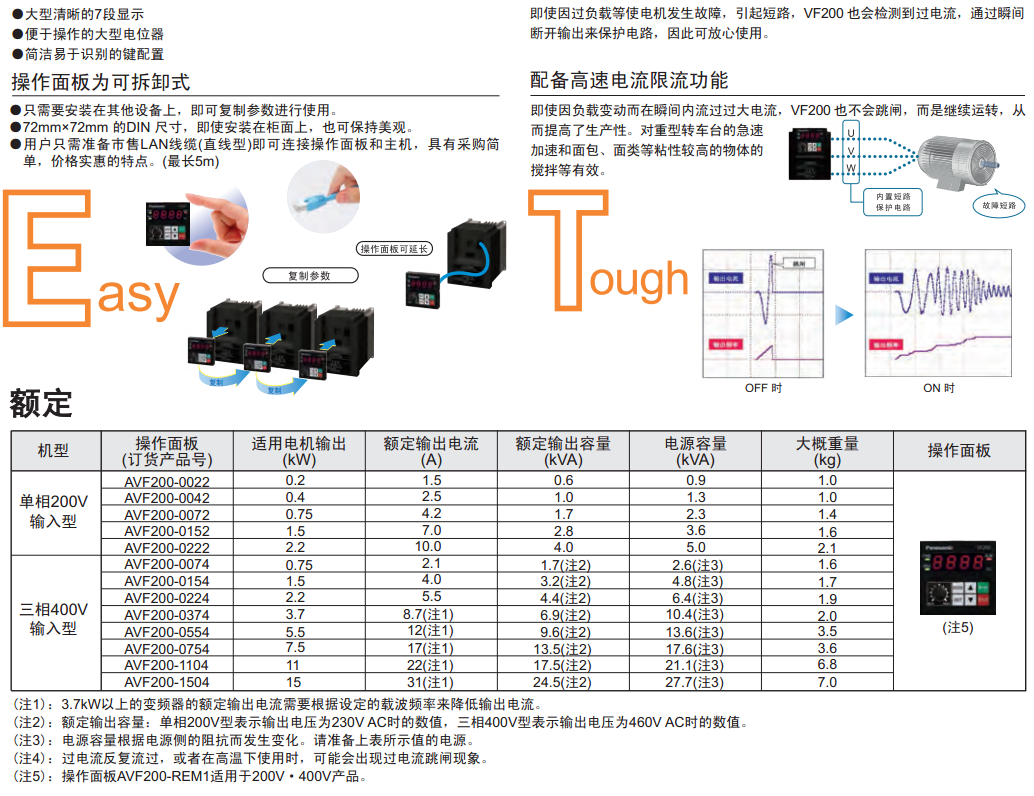

操作面板為可拆卸式
·只需要安裝在其他設備上，即可復制參數進行使用。
·72mm×72mm 的DIN 尺寸，即使安裝在柜面上，也可保持美觀。
·用戶只需準備市售LAN 線纜(直線型)即可連接操作面板和主機，具有采購簡單，價格實惠的特點。(長5m)
標準配備串行接口RS485

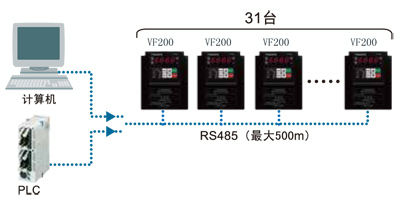

通過RS485 串行通信多可控制31 臺VF200。通信協議對應Modbus-RTU 和MEWTOCOL, 可簡單地通過計算機或者PLC 發出速度指示，或進行數據收集。
(本公司FP系列PLC具備Modbus-RTU和MEWTOCOL主站功能)。
|

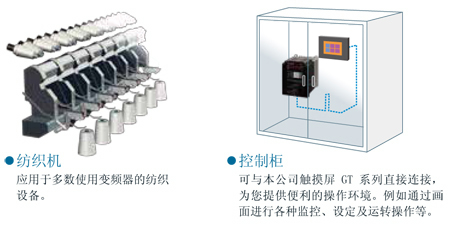

對應紡織絡筒機功能
●紡織繞線往復運轉功能

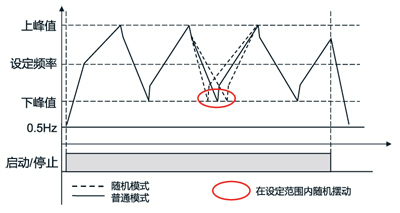

·繞線模式控制功能在下圖所示的三角波模式的頻率下運行。
|
●全新的運行模式
· 隨機擺動模式：可以有效防止繞線堆積在同一點
· 繞線長度停止模式：繞線累計一定長度后自動停止功能
· 脈沖輸入長度計算模式：方便顯示統計繞線長度，計算結果可通信
· 兩點模式：基準頻率隨繞線長度平滑終變化至第二頻率
|

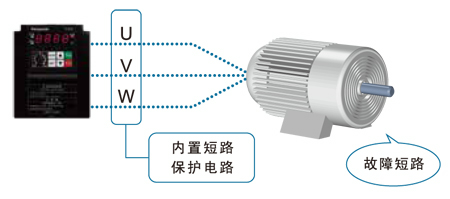

內置輸出短路保護電路
即使因過負載等使電機發生故障，引起短路，VF200 也 會檢測到過電流，通過瞬間斷開輸出來保護電路，因此可 放心使用。
|

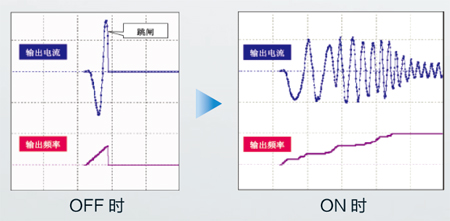

配備高速電流限流功能
即使因負載變動而在瞬間內流過過大電流，VF200 也不會跳閘，而是繼續運轉，從而提高了生產性。對重型轉車臺的急速加速和面包、面類等粘性較高的物體的攪拌等有效。
|

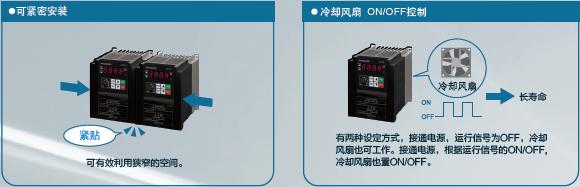

高度的施工性和維護性
|
系統構成

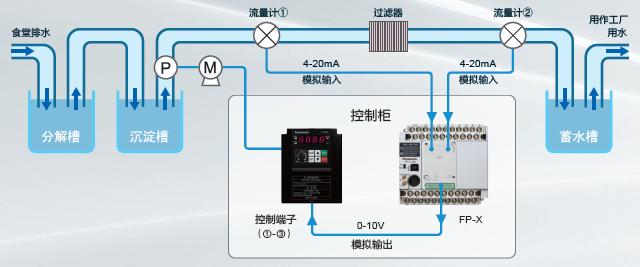

使用本公司小型PLC[FP-X] 和VF200 來控制水槽泵壓
|
PLC構成
|
應用說明
■對工廠內食堂排水進行細菌分解，用泵汲取沉淀槽內蓄積的清水，經過過濾器過濾后，作為工業用水送至蓄水槽。
■用VF200來控制電機速度，從而調整泵的壓力。
■利用PLC[FP-X]向VF200輸出速度指令，利用(0-10V)模擬信號。
■從FP-X輸出的速度指令(0-10V模擬輸出)依據流量計②的值。流量計的值變小后，為提高泵壓，增加模擬輸出值。
■流量計①和流量計②的差值超過一定值后，判斷為過濾器堵塞，從FP-X輸出更換信號。

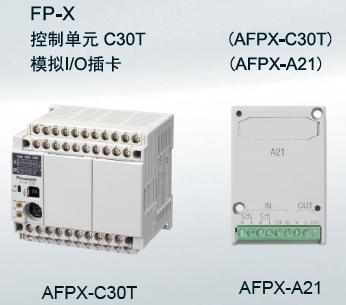

■將模擬I/O插卡(AFPX-A21)安裝到FP-X后，可對應兩個流量計的模擬輸入和VF200的模擬輸出，通過利用安裝面積較小的擴展插卡，同時組合使用小型變頻器VF200,從而為控制柜的小型化做出大貢獻。
